Resumen

El interruptor de flujo por pistón es un dispositivo sensor utilizado para el control de la circulación de agua, control de entrada y salida de agua, control de calentamiento, encendido/apagado de bombas, apertura/cierre de válvulas solenoides o control de corte/conexión de energía según el flujo de agua, en calentadores eléctricos, calentadores solares, aires acondicionados y otros sistemas hidráulicos. Convierte el flujo de agua en una señal eléctrica tipo interruptor una vez que se alcanza un determinado caudal.

Dentro del canal de flujo del cuerpo del interruptor de flujo por pistón hay un pistón que contiene un imán permanente. Cuando el flujo en la tubería supera el valor de caudal establecido, el núcleo magnético se desplaza por efecto del agua y el campo magnético acciona el sensor, que emite una señal de interruptor “1”. Esta señal se envía al sistema de control y se amplifica para lograr el control basado en flujo. Cuando el flujo cae por debajo del valor establecido, el núcleo magnético regresa mediante la fuerza de un resorte de retorno, provocando que el sensor emita una señal de interruptor “0” y detenga el funcionamiento del sistema.

Parámetros Técnicos

Precisión: ±5% de la escala completa

Histéresis: Depende del punto de conmutación, mínimo 0.5 L/min

Escala de ajuste del interruptor: Calibrado con agua a 20℃ y en instalación horizontal; la posición de instalación, el medio y la temperatura pueden afectar ligeramente el valor de conmutación

Indicador LED: Modelos con alimentación DC incluyen indicador LED del estado del interruptor; los modelos AC no lo incluyen; salida dual disponible

Opciones de cableado: Cables directos, conector Hirschmann, conector tipo aviación

Salida: Interruptor de lengüeta (reed switch), capacidad 24VDC / 250VAC, 100mA

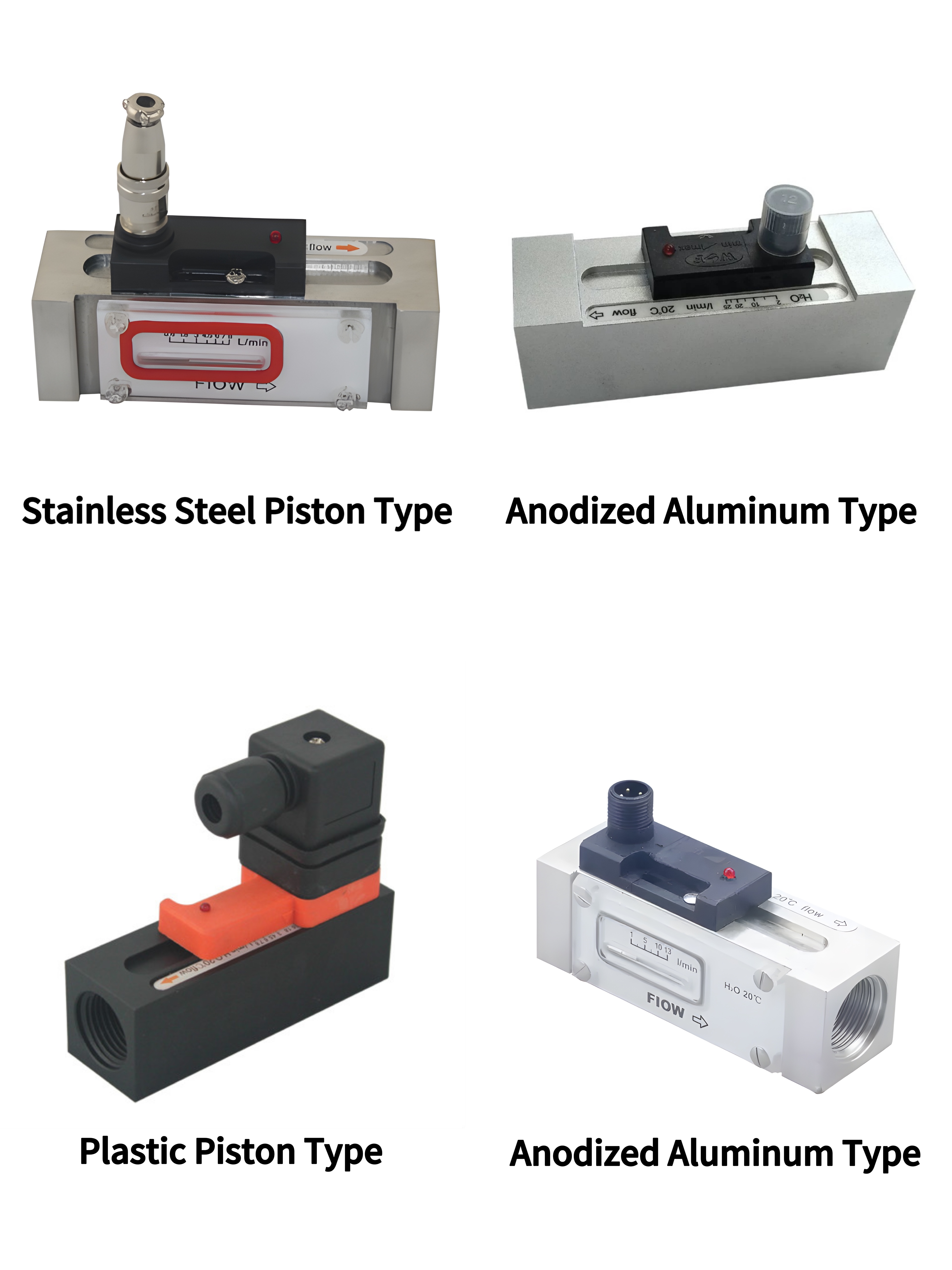

Resistencia a presión: 10 bar (plástico), 50 bar (aluminio anodizado), 100 bar (acero inoxidable)

Pérdida de presión promedio: 0.3 bar (a 25 L/min)

Temperatura del fluido: Máx. 90℃

Grado de protección: IP65
