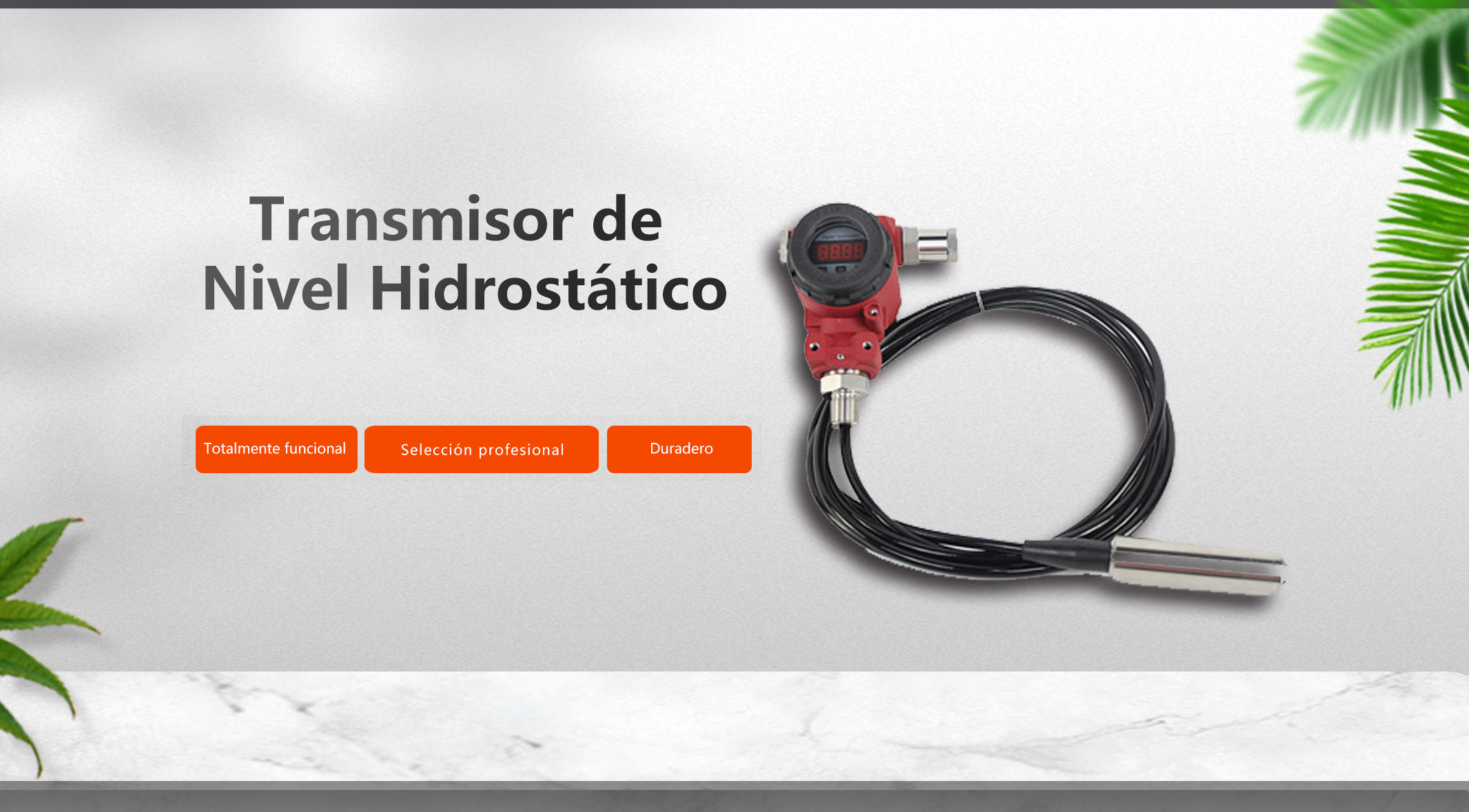

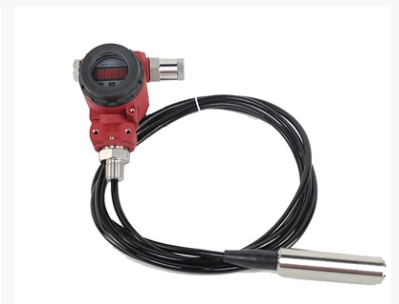

El Transmisor de Nivel Hidrostático cuenta con chips de detección importados de alta precisión, compensación avanzada de temperatura y un circuito integrado, proporcionando una salida estable de 4-20mA para integración con sistemas de adquisición A/D. Fabricado con componentes de alta calidad, incluye protección contra inversión de polaridad, filtrado con condensador de derivación y blindaje electromagnético, asegurando una fuerte resistencia a las interferencias EMI y RFI. Opciones de visualización de campo están disponibles para mayor comodidad de monitoreo.
Este transmisor de nivel sumergible utiliza la medición de presión hidrostática, donde la presión estática del líquido es proporcional a su altura. Un elemento sensible piezorresistivo de silicio o cerámica convierte la presión en una señal eléctrica, que pasa por compensación de temperatura y corrección lineal, resultando en una salida precisa de 4-20mA DC para mediciones de nivel de líquidos industriales confiables.
Características del Producto:
Amplio Rango de Aplicación: Adecuado para diversos medios, incluyendo agua, aguas residuales, aceite y líquidos de alta viscosidad, garantizando una medición de alta precisión no afectada por espuma o depósito.
Estructura Sólida y Duradera: Sin partes móviles, proporcionando alta fiabilidad y larga vida útil.
Instalación Fácil: Se puede fijar con un flange o un soporte de montaje multipropósito para una instalación conveniente.
Fuerte Resistencia a Interferencias: Cuenta con una excelente protección contra interferencias y protección contra rayos para una operación estable.
Características de Seguridad Mejoradas: Equipado con protección contra inversión de polaridad y protección contra sobrecarga de corriente.
Tecnología de Materiales Avanzada: Resistente a la fatiga, desgaste, vibración, choque y sobrecarga, asegurando durabilidad a largo plazo.
Parámetros Técnicos:
Rango de Medición:
Tipo Cable: 0-0.2m a 0-500m (personalizable según los requisitos del cliente).
Tipo Barra: 0-0.2m a 0-3m (longitudes personalizadas disponibles).
Tipo Cilindro Blindado: 0-0.2m a 0-500m (personalizable según los requisitos del cliente).
Tipo Corrosión Resistente: 0-0.5m a 0-20m (longitudes personalizadas disponibles).
Precisión: 0.5%, 0.2%
Sobrecarga de Presión: 150%
Clase de Protección: IP65, IP68
Fuente de Alimentación: 24VDC (15-36VDC)
Señales de Salida: 4-20mA, 0-5V, 0-10V, HART, RS485
Deriva de Temperatura:
-10℃ a 50℃: <0.2%
-20℃ a 85℃: <0.5%
Resistencia de Aislamiento Eléctrico: >100MΩ a 500VDC
Resistencia EMI/RFI: 30V/m, 10KHz a 500MHz
Estabilidad a Largo Plazo: Deriva anual <±0.1%
Temperatura de Compensación: 0℃ a 50℃
Temperatura de Operación: 0℃ a 80℃
Temperatura de Almacenaje: -40℃ a 100℃
Resistencia a Choques/Vibraciones: 200 HZG, con estabilidad anual mejor que 0.1%
Diafragma de Transferencia de Presión: Acero Inoxidable 316L, Cerámica de Alúmina 96%, Silicio Difundido
Material de la Carcasa de la Sonda: 1Cr18Ni9Ti, PTFE
Material de la Capa del Cable: Polietileno o Poliamida
Material de Sellado: Caucho Nitrilo, Caucho Fluorocarbonado
Medio de Medición: Líquidos compatibles con los materiales mencionados
Carcasa de la Caja de Conexiones: Aleación de aluminio fundido a presión con superficie recubierta de epoxi
